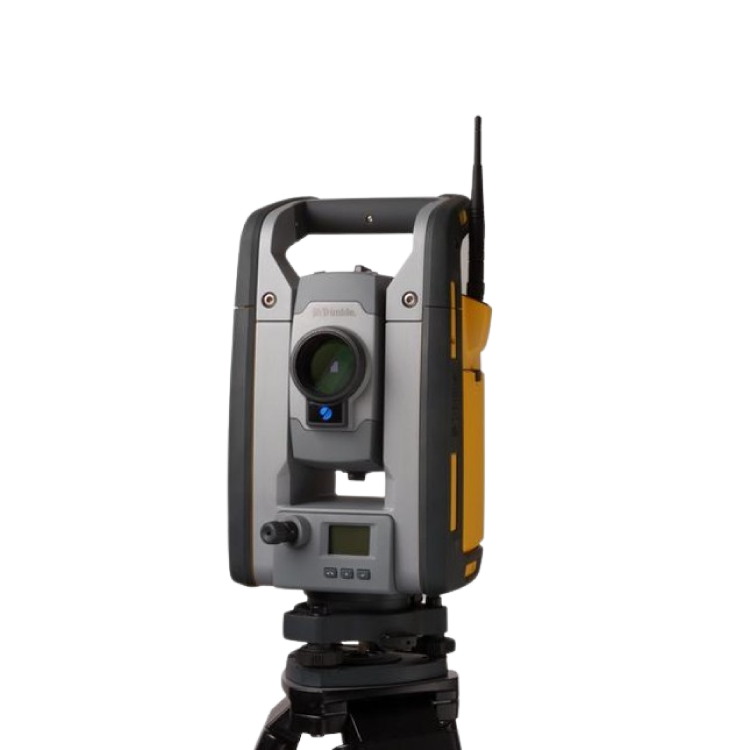

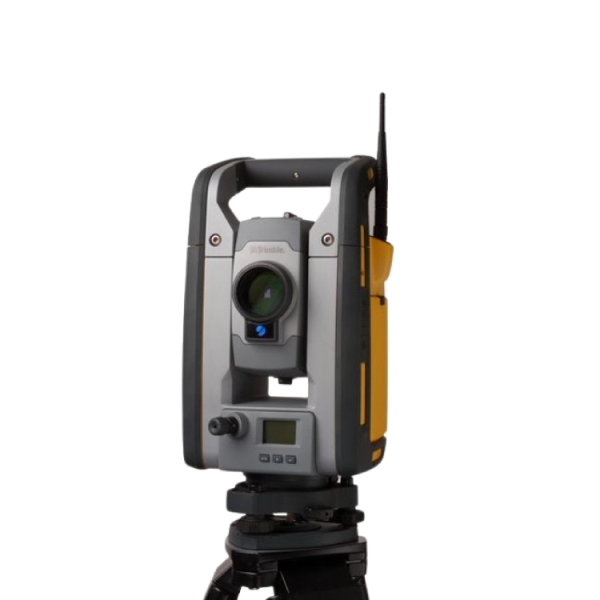

Estación total robótica con una precisión de 1″ tanto en horizontal como en vertical. Ofrece un alcance de medición de hasta 2000 metros sin necesidad de prisma, aprovechando las tecnologías Trimble Multitrack para el seguimiento preciso de prismas activos. Además, incorpora servomotores Magdrive magnéticos que eliminan los rozamientos durante los movimientos, y la función Surepoint que corrige automáticamente los ángulos debido a desalineaciones.

Medición de Ángulos:

• Precisión horizontal y vertical según el estándar DIN 18723: 1″ (0,3 mgon).
• Lectura mínima de ángulos:
  • Modo estándar: 1″ (0,3 mgon).
  • Modo de rastreo: 2″ (0,6 mgon).
• Compensador de doble eje con precisión de ±6′ (±100 mgon).

Precisión de Medición de Distancias:

• Modo de prisma:
  • Modo estándar: ±(2 mm + 2 ppm) ±(0,0065 pies + 2 ppm).
  • Modo de rastreo: ±(4 mm + 2 ppm) ±(0,013 pies + 2 ppm).
• Mediciones sincronizadas de ángulos y distancias: Sí.
• Frecuencia de actualización de posición: Hasta 20 Hz.
• Modo sin prisma DR:
  • Modo estándar: ±(2 mm + 2 ppm) ±(0,0065 pies + 2 ppm).
  • Modo de escaneo: ±(4 mm + 2 ppm) ±(0,013 pies + 2 ppm).

Rango de Mediciones:

• Modo de prisma (en condiciones de transparencia):
  • 1 prisma: 2.500 m (8.202 pies).
  • 1 prisma (modo de largo alcance): 5.500 m (18.044 pies).
• Modo sin prisma DR:
  • Tarjeta de grises de Kodak (18% de reflexión): >600 m (1969 pies).
  • Tarjeta de grises de Kodak (90% de reflexión): >1300 m (4265 pies).

Sistema de Servomecanismo:

• Tecnología de servomecanismo MagDrive, con sensor servo/ángulo integrado y accionamiento directo electromagnético.
• Velocidad de rotación: 115 grados/s (128 gon/s).
• Mordazas y movimientos lentos: Accionamiento por servomecanismo, con ajuste de precisión infinito.
• Velocidad de posicionamiento en 180 grados (200 gon): 3.2 s.

Telescopio:

• Ampliación: 30 aumentos.
• Campo de visión: 2,6 m a 100 m (8,5 pies a 328 pies).
• Distancia de enfoque mínima: 1,5 m (4,92 pies) – infinito.
• Cruz iluminada: Variable (10 pasos).
